نمای کلی:

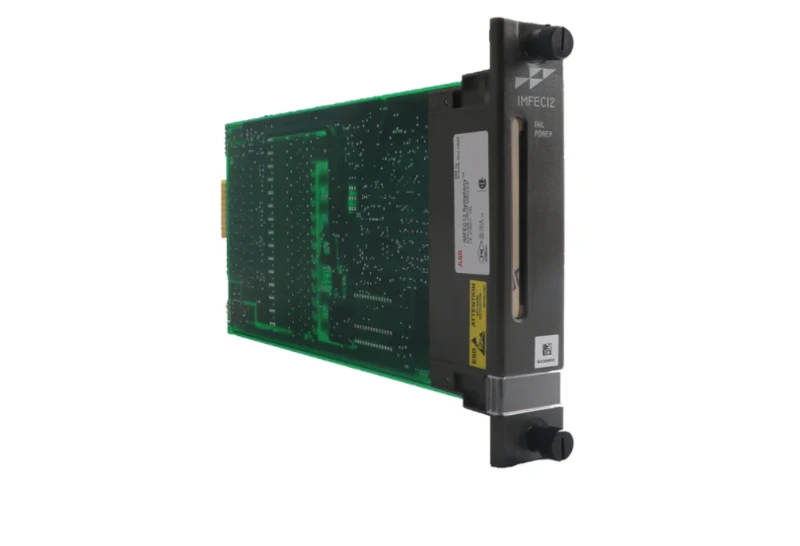

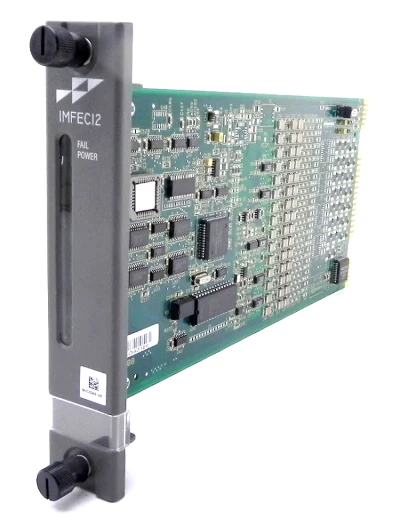

ABB IMFEC12 ماژول ورودی آنالوگ پیشرفته (FEC) یک ماژول ورودی سیگنال آنالوگ است که برای ماژول های پردازنده چند منظوره (MFP) یا کنترلر چند منظوره (MFC) طراحی شده است.
این ماژول در قالب یک برد مدار چاپی منفرد وجود دارد که در یک شکاف از واحد نصب ماژول (MMU) نصب شده و توسط دو قفل ثابت روی پنل ثابت شده است. این دستگاه دارای سه اتصالات لبه کارت برای سیگنال های خارجی (اتصال ورودی و ارتباط فرستنده) ، ارتباطات سیستم (اتصال اتوبوس انبساط I/O) و ورودی برق است.
ورودی ماژول از طریق کابل به واحد ترمینال (TU) یا ماژول ترمینال (TM) وصل می شود و سیم کشی دستگاه فیلد به بلوک ترمینال وصل می شود.
Fuctions و ویژگی ها:
- پردازش سیگنال: 15 کانال از سیگنال های آنالوگ برای تحویل به یک پردازنده چند منظوره (MFP) یا کنترلر چند منظوره (MFC) پردازش می کند.
- عملکرد هوشمند: ماژول FEC مجهز به ریزپردازنده پردازنده ، حافظه ، مبدل آنالوگ به دیجیتال و مدار ارتباطی است و آن را به یک ماژول هوشمند و مستقل تبدیل می کند. این دستگاه به عنوان یک صفحه مدار چاپی منفرد طراحی شده است که یک شکاف را در واحد نصب ماژول (MMU) اشغال می کند و با دو قفل نگهدارنده روی پنل ایمن می شود.
- قدرت: برای ورودی های الکتریکی. ورودی ها از طریق کابل ها به واحد ترمینال (TU) یا ماژول ترمینال (TM) وصل می شوند و سیم کشی از دستگاه های میدانی به بلوک های ترمینال وصل می شود.
- طراحی سیستم: طیف گسترده ای از دستگاه ها ، از جمله فرستنده های هوشمند دیجیتال Bailey-Fischer & Porter FSK ، فرستنده های معمولی و ورودی های ولتاژ/جریان استاندارد.
- قابلیت دیجیتال FSK: خطاهای تبدیل ، بهبود دقت و کنترل فرآیند را از بین می برد.
مشخصات:
| نیازهای برق - قدرت عملیاتی | 5 VDC ، 5 ± در 85 میلی آمپر معمولی +15 vdc ، 5 ± در 25 میلی آمپر معمولی معمولی -15 vdc ، 5 ± در 20 میلی آمپر معمولی |
| نیازهای برق - اتلاف برق | 1.1 W معمولی |
| الزامات برق - دسته ولتاژ | ولتاژ دسته I برای قدرت در هر ANSI/ISA S82. 01-1994 |
| عملیاتی - ورودی های آنالوگ | 15 کانال مستقل پیکربندی شده |
| کار - محدوده ورودی آنالوگ | 4 تا 2 {4}} ma ، 1 تا 5 vdc ، 0 تا 1 vdc ، {{0}} to 5 vdc ، 0 تا 10 vdc ، -10 to +10 vdc |
| کار - به روزرسانی های آنالوگ (تبدیل A/D) | 5 بار/ثانیه |
| عملیاتی - به روزرسانی های دیجیتال FSK (فقط IMFEC11) | 3 تا 10 بار در ثانیه (در پیکربندی اتوبوس میدانی) |
